無負壓供水設備原理圖 1

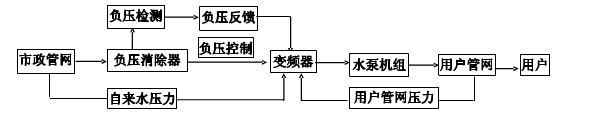

無負壓供水設備采用微機控制變頻調速實現恒壓供水，其中的負壓補償系統克服了對管網的不良響。工作流程圖如下：

無負壓供水設備流程圖 2

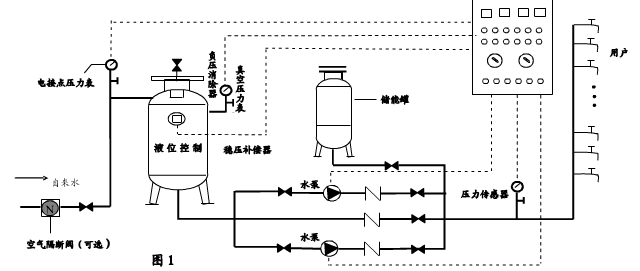

無負壓供水設備系統如圖1所示，系統設定某一壓力值。如果市政管網壓力高于設定壓力值時，壓力變送器將該信號送到變頻控制柜，使水泵機組處于休眠狀態。自來水則可通過連通管路直接到達用戶管網實施供水。

當市政管網壓力下降或用戶管網用水量增加時，壓力傳感器將用戶管網壓力低于設定值的信號反饋給變頻控制柜中的PID控制器，并通過其啟動水泵機組，調整變頻器的輸出頻率，調節水泵轉速以保持恒壓供水；如果少數泵啟動尚不能滿足供水要求時，變頻器將控制多臺泵變頻或工頻運行，以達到恒壓變量供水的要求。

當水泵機組的供水與自來水管網的進水保持平衡時，負壓消除器使穩壓補償器與外界隔離，水泵機組可利用自來水的壓力進行恒壓供水。一旦平衡破壞，負壓消除器使穩壓補償器與外界相通，并通過穩壓補償器中的檢測裝置，采集穩壓補償器內的真空度及水位信號反饋給微機，通過微機控制負壓消除器動作，抑制負壓產生，保證設備在維持正常供水的前提下不對城市管網產生任何負面影響。

當市政管網停水時，無負壓供水設備水泵機組仍可繼續工作，直到穩壓補償器中的水位下降至液位的下限后自動關機，來水后又自動開機。

控制系統停電時，水泵機組停止工作，自來水可通過市政管網與用戶之間的連通管進入用戶管網，為低樓層用戶供水，來電時機組自動開機恢復正常供水。
